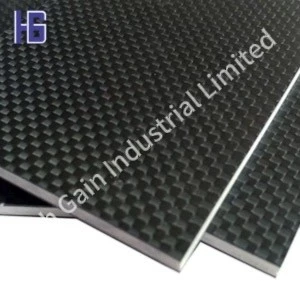

Arkusze z pianki z włókna węglowego
Arkusze z pianki z włókna węglowego
Wygląd i pojemność obciążenia
Powierzchnia panelu ma wyraźne i schludne linie, bez losowych linii, gładką powierzchnię, bez zanieczyszczeń, białych plam, zadrapań, dołów, dziur i innych widocznych wad. Po tym, jak obciążenie znamionowe 2158N (220 kg) jest równomiernie nakładane do panelu łóżka, deformacja panelu łóżka jest mniejsza lub równa 4 mm. To samo obciążenie jest stosowane do mniejszego obszaru na środku panelu łóżka i nie ma tendencji do trwałego deformacji. Gdy obciążenie do 8633 n (880 kg) jest równomiernie stosowane do całego panelu, nie ma oznak uszkodzenia struktury panelu, a wydajność strukturalna jest bardzo stabilna.
Równoważne określenie aluminium
Grubość całego panelu kanapkowego z pianki z włókna węglowego wynosi 15 mm, a aluminiowy równoważnik wynosi tylko 0. 05/mm, co stanowi tylko 11% płytki aluminiowej, znacznie niższe niż tradycyjne tablice złoża medycznego, takie jak tablice z przebiegu i policharbonanu, a także dolna niż dolna niż panele rezydencji fenolowej o tym samym modelu. Wydajność transmisji rentgenowskiej jest znacznie wyższa niż podobne produkty w kraju i za granicą.
Jakość obrazowania fotograficznego
Rozdzielczość systemu rentgenowskiego za pomocą tego panelu wynosi 4. 0 1LP/mm, który spełnia wymagania dotyczące rozdzielczości obrazowania systemu sprzętu medycznego dla tego panelu. Po wykonaniu filmu rentgenowskiego film został sprawdzony pod specjalną lampą fluorescencyjną. W gołym oku nie było widocznego cienia. Po powiększeniu nie stwierdzono zanieczyszczeń o średnicy większej niż 0,3 mm, co w pełni spełniało odpowiednie wymagania indeksu fotograficznego.
Uszkodzenie tych arkuszy rdzeniowych z pianki z włókna węglowego po uderzeniu jest podzielone na trzy tryby
1. Grubość rdzenia pianki jest cienka 2. 0 mm. Uszkodzenie górnej skóry próbki przejawia się głównie jako oczywiste odkształcenie zginające, skóra dzieli się przy stężeniu stresu i wytwarzane są niewielkie doły. Włókno i matryca są odładzane, a dolna skóra i górna skóra są całkowicie rozwarstwione. Nie ma widocznych wizualnie uszkodzeń dolnej skóry.
2. Grubość rdzenia piankowego jest umiarkowana przy 3. 0 mm. Odległość bufora na płycie kompozytowej z pianki jest zwiększona, górna skóra nie ma wizualnie widocznych uszkodzeń, pęknięcia matrycy przy stężeniu stresu, błonnik i matryca są obdarzone, dolna skóra i górna skóra są częściowo rozwarstwione i nie ma wizualnie widocznego uszkodzenia dolnej skóry.
3. Rdzeń pianki wynosi 4. 0 mm, płyta materiałowa z pianki ma długą odległość buforu, górna skóra nie ma widocznego uszkodzenia, macierz pęknięć w punkcie stężenia naprężenia, błonnik i matryca są odładzane, a dolna skóra nie ma widocznego uszkodzenia. Pod względem energii 5J próbka grubości pianki 2 mm nie może wytrzymać energii 5J i wystąpienia rozwarstwiania.
Praktyczne zalety
1. Wygląd i pojemność łożyska:
Powierzchnia panelu ma wyraźne i schludne linie, bez losowych linii, gładką powierzchnię, bez zanieczyszczeń, białych plam, zadrapań, dołów, dziur i innych widocznych wad. Po tym, jak obciążenie znamionowe 2158N (220 kg) jest równomiernie nakładane do panelu łóżka, deformacja panelu łóżka jest mniejsza lub równa 4 mm. To samo obciążenie jest stosowane do mniejszego obszaru na środku panelu łóżka i nie ma tendencji do trwałego deformacji. Gdy obciążenie do 8633 n (880 kg) jest równomiernie stosowane do całego panelu, nie ma oznak uszkodzenia struktury panelu, a wydajność strukturalna jest bardzo stabilna.
2. Równoważne określenie aluminium:
Grubość całego panelu kanapkowego z pianki z włókna węglowego wynosi 15 mm, a aluminiowy równoważnik wynosi tylko 0. 05/mm, co stanowi tylko 11% płytki aluminiowej, znacznie niższe niż tradycyjne tablice złoża medycznego, takie jak tablice z przebiegu i policharbonanu, a także dolna niż dolna niż panele rezydencji fenolowej o tym samym modelu. Wydajność transmisji rentgenowskiej jest znacznie wyższa niż podobne produkty w kraju i za granicą.
3. Jakość obrazowania fotograficznego:
Rozdzielczość systemu rentgenowskiego panelu wynosi 4. 0 1LP/mm, co spełnia wymagania dotyczące rozdzielczości obrazowania systemu sprzętu medycznego/leczenia dla panelu. Po zrobieniu filmu rentgenowskiego film został sprawdzony pod specjalną lampą fluorescencyjną i nie widać cieni dla nagiego oka. Po powiększeniu nie stwierdzono zanieczyszczeń o średnicy większej niż 0,3 mm, co w pełni spełniało odpowiednie wymagania indeksu fotograficznego.

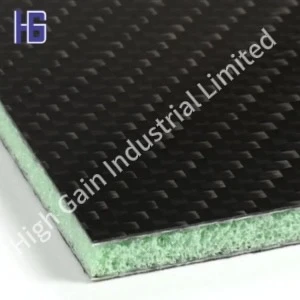

Panel kanapki z pianki składa się z następujących warstw
· Przezroczysta płaszcza żelowa o wysokiej glosie
· 2/2 Twill 3K Fibre Fibre Ciet
· Jedna warstwa bez alkalizacji szklanej tkaniny włókien
· Rdzeń z pianki o grubości 5 mm
· Jedna warstwa bez alkalizacji szklanej tkaniny włókien
· Przezroczysta płaszcza żelowa o wysokiej glosie
· Całkowita grubość 5,85 mm (+/-0. 2 mm); Około 2,71 kg/㎡.
Wspólne specyfikacje arkuszy rdzeniowych z pianki z włókna węglowego
| Moduł rozciągania w 0/90 stopnia | 6610 | GPA |
| Moduł rozciągania na 45 stopni | 2060 | GPA |
| Wytrzymałość na rozciąganie w 0/90 stopnia | 71.4 | MPA |
| Wytrzymałość na rozciąganie na poziomie 45 stopni | 36.7 | MPA |
| Wydłużenie w przerwie w 0/90 stopnia | 2.64 | % |
| Wydłużenie w przerwie w 45 stopnie | 24.2 | % |
| Moduł Younga w 0/90 | 9.52 | GPA |
| Siła ściskająca | 1.33 | MPA |
| Moduł kompresji | 72.5 | GPA |
| Rdzeń absolutna siła | 1.09 | MPA |
| Moduł ścinania rdzenia | 27.75 | MPA |
| Gęstość | 2.71 | MPA |
| Przewodność cieplna rdzenia w temperaturze pokojowej | 0.033 | kg/m3 |
| Maksymalne wchłanianie wody | 37.5 | W/m·K |
