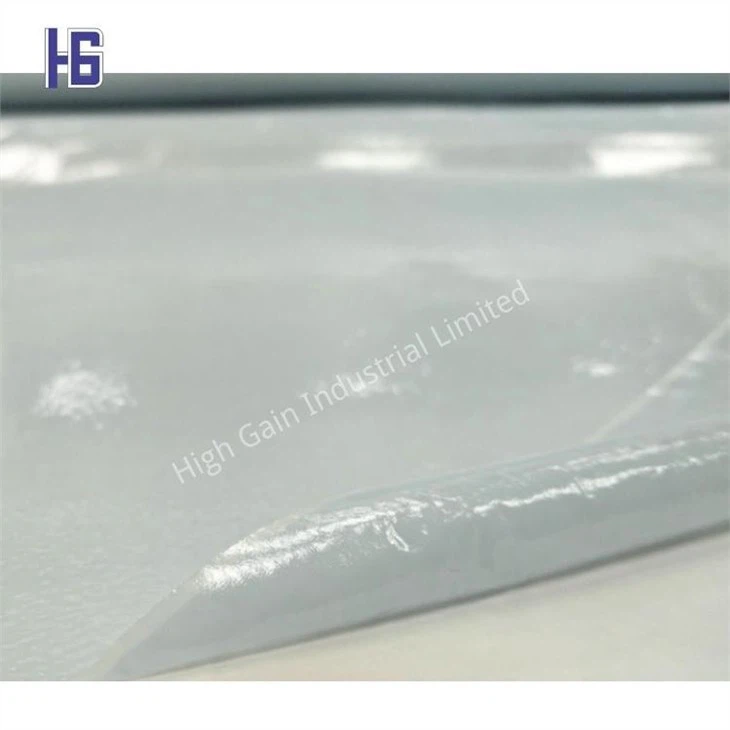

Folia z żywicy epoksydowej

HG{0}}E to folia z żywicy epoksydowej modyfikowanej w średniej temperaturze, której płynność żywicy jest odpowiednia do poprawy jakości powierzchni włókna węglowego. Ma dobrą wytrzymałość, wysoką wytrzymałość, dużą zdolność produkcyjną i jest łatwy w użyciu lub może być stosowany do impregnacji tkanin.

Wydajność fizyczna: Zapewniona jest przezroczysta i jednolita powłoka oraz grubość.

Gramatura: 75g/m²², 100g/ m², 125g/ m², 150g/ m², 200g/m²itp., a także można dostosować do wymagań klienta.

Temperatura utwardzania: 125-150 stopni

Ciśnienie utwardzania: {{0}} Bar (0,2-0,5 MPa) 130 stopni 60 min

6 barów (0,6 MPa) 150 stopni 20 min

Czas i ciśnienie utwardzania można regulować w zależności od włókna/żywicy, kształtu i grubości.

Tg (DSC) 130 stopni (utwardzanie 150 stopni 30 min)

●Zastosowanie: Folia z żywicy epoksydowej nadaje się do procesu formowania na sucho (produkcji), szczególnie nadaje się do produktów o ścisłej kontroli zawartości żywicy i może być stosowana jednocześnie z prepregiem epoksydowym.

Arkusze żywiczne HG{0}}E mogą być stosowane do wzmacniania tkanin z włókna szklanego, węglowego lub aramidowego, a także do oplotu jednokierunkowego lub trójwymiarowego. Gotowy produkt charakteryzuje się bardzo dobrą wytrzymałością mechaniczną.

●Metoda działania:

Po pierwsze, stosunek folii z żywicy epoksydowej jest określany na podstawie wytrzymałości wymaganej dla produktów. Wytnij wymagany kształt folii za pomocą nożyczek, zarysowując kształt produktu. Oderwij warstwę folii antyadhezyjnej na żywicy i umieść ją na wyznaczonej tkaninie, a następnie rozprowadź tkaninę na formie. Po sklejeniu oderwij kolejną warstwę folii antyadhezyjnej z kompozytu folii epoksydowej. W razie potrzeby można zwiększyć liczbę warstw folii z żywicy. Temperatura robocza wynosi 20-30 stopni . Jeśli temperatura robocza jest zbyt niska, można rozważyć użycie opalarki.

Minimalne zużycie żywicy można obliczyć w następujący sposób:

MF/DF plus M/D=Tp

Notatka:

MF----Gramatura powłoki epoksydowej (g/m²)

DF----Gęstość powłoki epoksydowej (g/cm³)

Gramatura M-----tkaniny (g/m²²)

D-----Gęstość włókien (g/m²)

Tp----grubość produktu (mm)

W celu usunięcia pęcherzyków powietrza przed utwardzeniem zaleca się zastosowanie podciśnienia 0,2-0,5 MPa. Jeśli stosuje się wielowarstwowe folie z żywicy, można je zwinąć za pomocą wałka kolczastego w celu odprowadzenia powietrza.

Folię epoksydową można również stosować razem z prepregiem. Głównym czynnikiem jest odprowadzanie pęcherzyków powietrza. Odpowiednie ciśnienie może całkowicie przeniknąć do włókien, gdy temperatura zostanie podniesiona. Wygląd gotowego produktu może być porównywalny z wyglądem autoklawu.

●Utwardzanie:

HG{0}}E jest zwykle utwardzany w temperaturze 150 stopni przez 20 minut lub w temperaturze 130 stopni przez 60 minut. Po podgrzaniu formy zachodzą dwa procesy:

■ Lepkość warstwy samoprzylepnej z żywicy epoksydowej zmniejsza się wraz ze wzrostem temperatury, więc tkanina jest impregnowana.

■ Żywica epoksydowa utwardza ​​się wraz ze wzrostem temperatury.

Dlatego powinno być wystarczająco dużo czasu, aby żywica mogła spłynąć i dokładnie wypełnić tkaninę, gdy dojdzie do zestalenia. Dlatego należy określić następujące dwie temperatury:

----Temperatura impregnacji. Temperatura impregnacji HG{1}}E wynosi około 80 stopni. Żywica łatwiej płynie w wysokiej temperaturze, ale czas jest stosunkowo krótki.

----Temperatura utwardzania: żywica jest utwardzana w tej temperaturze. Teoretycznie czas utwardzania i ciśnienie powinny odnosić się do całkowitego utwardzenia.

Ale w rzeczywistości folię epoksydową można również utwardzać w niższej temperaturze i wystarczy wydłużyć proces dotwardzania. Jeśli produkt nie zostanie całkowicie utwardzony, wytrzymałość produktu zostanie stosunkowo zmniejszona.

●Temperatura przechowywania: 4 stopnie 3 miesiące; -18 stopień 6 miesięcy

● Pakowanie: dwustronna folia uwalniająca; 1*100 m/rolka.

Popularne Tagi: folia z żywicy epoksydowej
